型號：HMS8000-DC

產品研發依據：

GB/T 28264-2017      《起重機械 安全監控管理系統》

GB 6067-2010           《起重機械安全規程》

GB/T 14406-2011      《通用門式起重機》

TSG Q7015-2016       《起重機械定期檢驗規則》

TSG Q7016-2016       《起重機械安裝改造重大維修監督檢驗規則》

適用范圍：

通用門式起重機、造船門式起重機、提梁門機

水電站壩頂門機、尾水門機、泄洪閘門機等

一、系統描述--門式起重機安全監控系統

門式起重機監控系統由數據監控部分（包括：無線主控模塊、無線采集子模塊、觸摸屏和傳感器等）和視頻監控部分（包括顯示器、錄像機和攝像頭等）、遠程監控平臺等組成。無線采集子模塊將采集的起重量、起升高度、大車行程等數據傳至無線主控模塊，通過觸摸屏進行數據顯示、參數設置等。

數據監控部分負責監測并記錄起重量、起升高度、大車行程、小車行程、設備動作和操作指令等參數。

視頻監控部分負責對吊鉤、大車行走、小車機房、電氣房、司機室等工作區域進行實時視頻監控。順便了解一下門座式起重機安全監控系統

實時狀態：整車工作狀態、操作指令狀態、聯鎖保護狀態、各機構超限報警等

歷史數據：表格化顯示，數據清晰明了，響應快捷，采集周期小于100毫秒，查看方便 ，可導出EXCEL格式。

報警記錄：信息記錄全面，報警閾值可設置，信息存儲量大，不少于15萬條報警記錄，滿足國標要求。

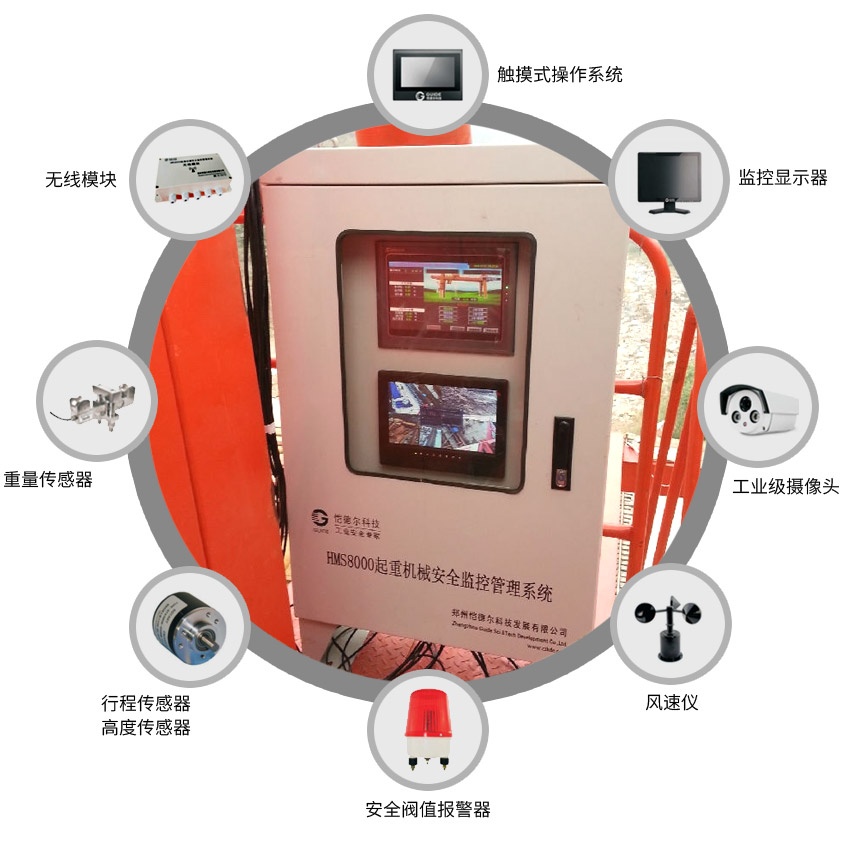

二、部分配置--門機安全監控管理系統：

三、主要性能指標和監測項目

    監控參數及監控狀態

HMS8000-DC門式起重機監控系統完全按照國家標準設計

主要性能指標

HMS8000-DC型門式起重機安全監控系統

序號	種類	項目名稱	指 標
1	起重機行程傳感器	量程	0-500m
		分辨率	小于0.01m
2	回轉角傳感器	量程	0-360°
		分辨率	小于0.18°
3	大臂幅度傳感器	量程	0°-90°
		分辨率	0.01°
4	吊鉤高度傳感器	量程	0m至300m
		分辨率	小于0.05m
5	吊物重量	量程	0.1-800t
		分辨率	小于50kg
6	風速傳感器	量程	0-40m/s
		分辨率	0.1m/s
7	傾角傳感器	量程	0-15°
		分辨率	0.01°
